Види сталевих швелерів
За методом виробництва швелера, виділяють 2 основні типи:
- Швелер сталевий гарячекатаний (ГОСТ 535-88/ГОСТ 8240-97) швелер загального призначення, виготовлений шляхом гарячої прокатки.
- Гнутий швелер (ГОСТ 11474-76) – швелер виготовлений шляхом гнуття сталевої штаби або смуги в спеціальних пресах та верстатах.
Класифікація гарячекатаних швелерів
Гарячекатаний сталевий швелер за призначенням поділяють на:
- загального призначення;
- спеціалізованого призначення (Автомобільний швелер (ГОСТ 19425-74) Вагонобудівний швелер – (ГОСТ 5267.1-90)).
За напрямком внутрішніх граней полиць швелер, одержуваний шляхом прокату, типізують на:
Швелер тип «У» - з ухилом внутрішніх граней полиць (Рис. 2.а).
Швелер тип «П» - з паралельними гранями робочих полиць. (Рис. 2.б)
Швелер тип «З» - спеціалізований під автомобілебудівну і вагонобудівну галузі.

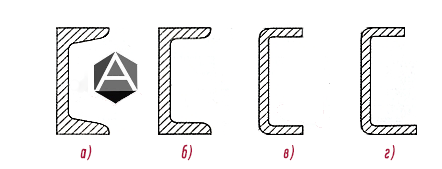

Рис 2. Різновиди вироблених швелерів
При позначенні (маркуванні) тип швелера вказується відразу після його номера (розміру)
За точністю виконання швелери діляться на
- Швелер звичайної точності прокату;
- Швелер з підвищеною точністю прокату.
Умовні позначення (маркування) швелерів

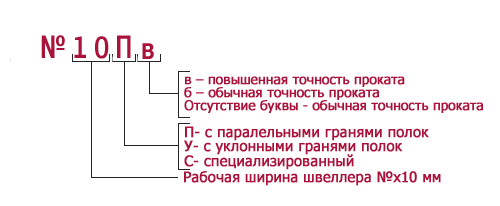

Рис 1. Маркування сталевих швелерів
Класифікація гнутих швелерів
На відміну від гарячекатаного швелера, у якого рівні зовнішні кути, гнутий швелер має закруглені зовнішні кути, а також може бути:
- рівнополочним (ГОСТ 8278-83) - сталевий швелер зігнутий таким чином, що його бічні полиці рівні між собою; (Рис. 2.в)
- різнополочним (ГОСТ 8281-80) - полки даного швелера мають різну довжину. (Рис. 2.г)
Сфери застосування сталевого швелера
Відмінні характеристики міцності, а також гарна здатність витримувати навантаження вплинули і на сфери застосування сталевого швелера:
- будівництво: облаштування міжповерхових перекриттів; збірка каркасів; МАФ (малих архітектурних форм); каркасів стінових перегородок, колон; при будівництві мостів.
- в промисловому машинобудуванні: окремі складові металоконструкцій (підкранові балки, кран-балки та ін.); виготовлення вузлів верстатів;
- при будівництві вагонів і автомобілів: виготовлення рам; каркасів і т.д.
